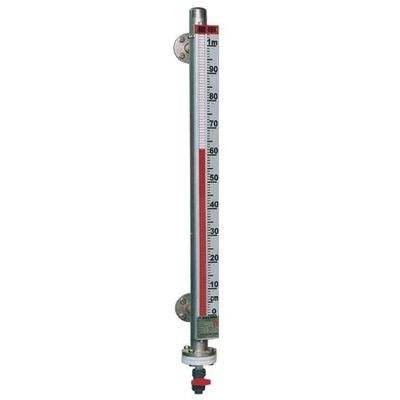

- 商品名稱：磁翻板雙色液位計
- 添加時間：2023-02-23 10:52:06
介紹：
一、概述
磁翻板式雙色液位計廣泛用于鋼鐵、石油
、化工
、油田
、醫藥、食品
、酒業等行業中各貯液罐
、貯槽、貯液池
、反應罐
、發酵罐內液體、油田
、液氨
、強酸堿液、弱酸堿液
、鍋爐汽包
、除氧器、疏水箱
、旋流井
、水風井、液壓產
、脫硫罐
、水冷塔、熟爐
、殺菌鍋
、回水箱、高低加
、加熱器
、凝結器、蒸發器及其他壓力容器與304
、304內襯PTFE
、316L、PVC
、PP相容液體介質的液位測量與顯示
。有多種安裝形式供您選擇。以適應不同場合
、環境的要求
。因電廠安全性第一，選購時壓力和溫度是決定性參數
，壓力計算對材質和壁厚選擇很重要，溫度對磁性材料選定很重要
，我廠產品嚴格按照各電廠使用用途設計制造
，不會有退磁爆管現象
。
目前各電廠(站)大都使用玻璃管液位計，隨著玻璃管液位計呈現的缺點和問題
，電力部強調新上電廠各水位測控應使用磁性翻轉式雙色液位計
，因為磁性翻轉式雙色液位計具有顯示直觀、醒目
、視角寬(表板可調方向)
、結構緊湊合理、安全可靠
，無“跑
、冒、滴
、漏”現象
，維修量小（管體材質1C18Ni9Ti
，304,TA2）
，壽命長，維修費用低的優點
。
二
、工作原理
磁翻板式雙色液位計技術參數
安裝方式：垂直安裝（***大偏差為≤30）
測量范圍：0-150-6000mm（大于6000mm可協商訂貨)
介質密度：0.4-2.0g/cm3
工作溫度：-160～530℃
跟隨速度：≤0.08m/s
浮子材質：304、PTFE/304外襯PTFE
磁翻板式雙色液位計技術參數
安裝方式：垂直安裝（***大偏差為≤30）
測量范圍：0-150-6000mm（大于6000mm可協商訂貨)
介質密度：0.4-2.0g/cm3
工作溫度：-160～530℃
跟隨速度：≤0.08m/s
浮子材質：304、PTFE/304外襯PTFE
、鋁
、鈦
LED顯示器：低亮型，高亮型
LED顯示器：低亮型，高亮型
，霧狀散光型三種可選
主導管材質：304
主導管材質：304
；1Cr18Ni9Ti；316L;304內襯PTFE;鈦
；PP;PTFE(聚四氟乙烯)
連接法蘭：DN15～DN50(HG20592-97法蘭標準)
連接法蘭：DN15～DN50(HG20592-97法蘭標準)
，高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊
法蘭材質：碳鋼、304
法蘭材質：碳鋼、304
、316L
電源電壓：DC24V,AC36V,AC220V
準確度：≥10mm
工作壓力：-0.1～42 MPa
環境振動：頻率≤25Hz 振幅≤0.5mm
介質粘度：≤0.4Pa.S
排污閥：不銹鋼球閥
電源電壓：DC24V,AC36V,AC220V
準確度：≥10mm
工作壓力：-0.1～42 MPa
環境振動：頻率≤25Hz 振幅≤0.5mm
介質粘度：≤0.4Pa.S
排污閥：不銹鋼球閥
、針型閥
主導管直徑：Φ48、 Φ57
主導管直徑：Φ48、 Φ57
、Φ62mm。
若用HD-600型光柱數字顯示儀與UR型電阻液位傳感器配套
三、功能：
磁翻板式雙色液位計不僅具備現場直觀測量
原理：當磁性浮子隨液位變化時
，浮子上下移動，在某一位置時，浮子中的磁性體，使某一干簧管導通，而使傳感器有一個固定的電阻值，故傳感的電阻值的大小能與被測液位成正比，從而使電阻值的大小，可以表示被測液位的高低。若用HD-600型光柱數字顯示儀與UR型電阻液位傳感器配套
，則顯示儀再將UR型電阻傳感器的電阻大小轉換成相應的液位數字和光柱模擬顯示
