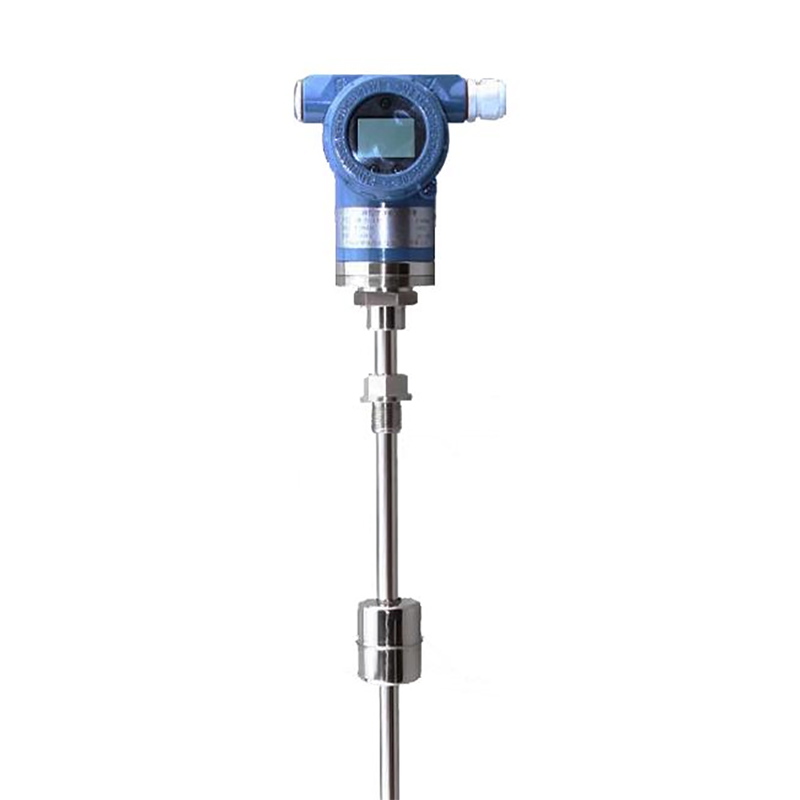

- 商品名稱：磁致伸縮位移、液位變送器
- 添加時間：2023-09-14 10:47:10
-
-
介紹：
概述
磁致伸縮液位變送器是采用磁致伸縮原理研制而成的高精度可測超長行程******位置測量變送器，可以準確測量運動物體的直
線位移。與導電橡膠位移變送器、磁柵位移變送器、電阻式位移變送器等產品相比有明顯的優勢，而且一只變送器可以用來測量
位移 、速度
，具有極高的性能價格比
。
磁致伸縮位移變送器的結構 ，是采用不銹鋼外殼(包含測桿)、
磁致伸縮線(波導絲) 、可移動磁環(內有長久磁鐵)和電子部件
等
部分組成 。
應用
磁致伸縮線位移變送器常見的應用有以下兩種：
A. 液壓油缸 、氣缸活塞位置
；機床等機械定位和位移檢測；木材
加工 、工程道路機械
；汽輪
、水輪機械
；模擬運動平臺；食品
加工等
。
B. 把磁環變成磁性浮球做液位測量 ，常用于儲油罐或貴重化工原
料的液位高度測量 ；可在同一測桿上安裝多個不同比重的浮球
做同
一儲罐內分層液體的液面測量 。
工作原理
在測量位移時變送器電子倉的電子部件產生一激勵脈沖，此脈沖沿波導絲向下運動。在變送器測桿外配有一磁環，此磁環沿
測桿隨被測物體的移動而移動。由于磁環會產生一個磁場。當電流產生的磁場與磁環相加形成螺旋磁場，產生瞬時扭力，使波導
絲扭動并產生張力脈沖，這個脈沖以固定的速度沿波導絲傳回，在接收回波線圈上會產生感應電流脈沖、即返回脈沖，通過測量
起始脈沖與返回脈沖之間的時間、乘以固定速度，便能準確地確定被測物體位置。由于傳感元件是非接觸的，長期在線連續的測
量不會對傳感器造成任何磨損。
主要特點
● 耐惡劣使用環境、高可靠、壽命長；
● 高精度、高穩定性； 高分辨率******位置輸出；
● 非接觸式測量，壽命長；具有反向極性保護功能防雷擊、防射頻干擾；
● 抗震抗沖擊；結構精巧，適應范圍廣；安裝方便 ，無需定期維修或標定。
技術性能
診斷功能：儀表故障時，輸出報警輸出電流；
組態功能：可以對工程單位、量程、阻尼、報警上下限，桿長，底部偏移量、顯示變量組態；
監測動態變量功能：液位值、百分比、輸出電流等。
電流校準功能：可對模擬輸出電流進行校準；
用戶校準功能：可以進行現場標定；
上下限校準：兩點校準功能，實現零點和滿度的微調；
定點微調：進行任意點修正，實現平移功能；
就地組態功能：對工程單位、量程、阻尼、報警上下限，底部偏移量、顯示變量等組態并具有數據恢復功能；
就地校準功能：能就地進行上下限校準，定點微調；
液晶顯示功能：帶背光多功能數字液晶顯示；可顯示各種工程單位。
通信功能：符合H ART 協議的通信功能；
數據備份和恢復：制造商對儀表組態、標定后，對制造商原始信息進行備份，用戶現場非法調整造成儀表不能
正常工作時
，現場輸入或遠程指令調入制造商出廠信息，并覆蓋用戶非法錯誤信息達到正常工作狀態
。
技術指標
電 源：12~36VDC
工作溫度：電子倉： -40℃ ~ + 8 5 ℃ ; 測 桿 ：-40℃~+125℃
量程范圍：硬桿500mm～5000mm; 可卷縮軟桿1000mm～20000mm;
輸出形式：4～20Ma+HART: (數字通訊);
線性誤差：優于±0.1%FS , ***小******誤差小于0.5mm
重復性：優于±0.05%FS 分辨率 ：優于±0 .05%FS
遲 滯：優于±0.05%FS
響應時間：0.2～6ms (根據桿長)
測桿材料：1Cr18Ni9Ti、304SS、316SS或用戶特殊定制
連接形式：通常 DN50 法蘭、 M20×1.5 (浮球直徑45MM)或用戶特殊定制
產品選型
UHZ8O | 磁致伸縮液位(界位、位移)變送器 | 系列號 |
| 0 | 單球(測液位或界面) | 1.磁性浮球數 |
1 | 雙球(測液位或界面) |
| P | 硬管 | 2.測桿類型 |
F | 軟管 |
| 1 | 00Cr17Ni14Mo2(316L) | 3.測桿類型 |
2 | 1Cr18Ni9Ti(321) |
3 | 0Cr18Ni9(304) |
4 | 聚四氟乙烯(PTFE) |
5 | 其他other |
| 1 | 二線制4-20mA | 4.輸出信號 |
2 | 二線制4-20mA+HART協議 |
3 | RS-485、CAN等 |
4 | 脈沖、PWM pulse、PWM |
5 | 其他 |
| A | G3/4外螺紋 | 5.過程連接 |
B | DN50 PN1.6 |
C | DN80 PN1.6 |
D | DN100 PN1.6 |
E | 其他other |
| P | 普通型 | 6.防爆類型 |
D | 防爆型EXdII T4-CT6 |
B | 本質安全型EXdII CT4-CT6 |
| □ | 安裝高度mm | 7.安裝高度 |
| □ | 測量范圍mm | 8.測量范圍 |
UHZ80- □ □ □ □ □ □ □ □ 1.與磁性液位計配套使用時1、5、7項不選 2.其他特殊要求可在訂貨時注明! |
使用注意事項
1、在定貨或安裝前、用戶應先了解安裝現場情況，并認真閱讀使用說明書，使安裝現場的環境溫度、沖擊、 振動及壓力以及尺寸
符合位移變送器的安裝允許范圍，購買者或用戶應對產品的應用、防蝕及功能選擇負責， 所訂購產品應符合使用環境要求一致
2、測桿不能彎曲、使用后，應將產品放回包裝管內；位移變送器的電子部件端或***末端不允許受大的沖擊或振動
3. 位移變送器不可直接用于有化學反應或其它對位移變送器有損害的易燃、易爆、腐蝕、蒸汽和液體等場合
， 必要時需有防護措施給予保護
。
4、位移變送器的電子部件防濺但不可浸沒，切不可讓液體浸至六角基座上方
。安裝完畢，應對電子倉進行保 護處理
。
5. 位移變送器的屏蔽電纜線須***避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
